Welding Joint Design untuk Teralis Besi: Teknik Fillet, Butt, dan Spot yang Efektif

Dalam pembuatan teralis besi, kekuatan struktur sangat bergantung pada desain sambungan las (welding joint design). Bukan hanya jenis besi yang menentukan keawetan, tapi juga bagaimana dua bagian logam disatukan secara tepat. Di bengkel profesional seperti Teralis.ID, pemilihan desain sambungan bukan dilakukan asal-asalan — setiap sambungan dirancang agar:

• Kuat menahan tekanan,
• Estetis,
• Mudah difinishing,
• Dan efisien secara waktu serta biaya.

Tiga jenis sambungan yang paling umum dan efektif untuk produk teralis adalah:

• Fillet Weld,
• Butt Weld, dan
• Spot Weld.

Mari kita bahas secara rinci perbedaan, kelebihan, dan penggunaannya.

Apa Itu Welding Joint Design?

Welding Joint Design adalah cara atau bentuk penyatuan dua logam berdasarkan:

• Posisi potongan logam,
• Arah sambungan, dan
• Metode pengelasan yang digunakan.

Tujuannya adalah untuk menghasilkan kekuatan struktural optimal tanpa mengorbankan keindahan visual.

Dalam pembuatan teralis besi, desain sambungan sangat penting karena:

• Setiap batang besi harus menahan gaya tekan dan tarik.
• Sambungan las menjadi titik paling rentan terhadap patah atau karat.
• Bentuk sambungan menentukan kemudahan proses finishing (cat, powder coating, dll).

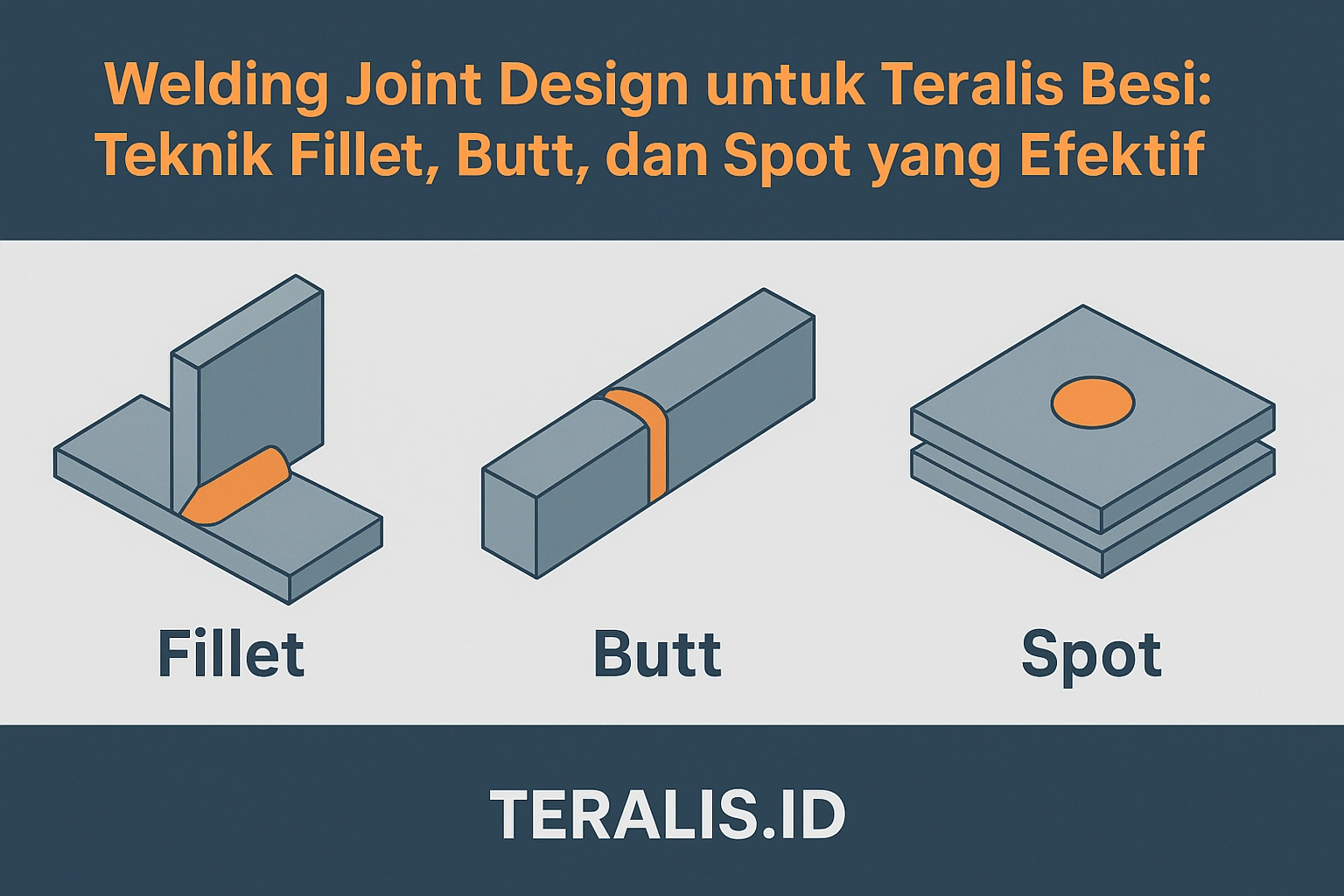

Jenis-Jenis Welding Joint yang Umum pada Teralis Besi

Fillet Weld Joint (Sambungan Sudut)

Sambungan fillet adalah jenis las yang menghubungkan dua permukaan logam pada sudut tegak lurus (90°).
Bentuknya seperti segitiga di bagian pertemuan dua logam.

Contoh penggunaan:

• Rangka utama teralis (besi hollow bertemu di sudut).
• Sambungan pagar atau kanopi besi.

Kelebihan:

• Kuat dan stabil.
• Mudah dilakukan dengan las manual atau MIG.
• Tidak memerlukan persiapan khusus (beveling).

Kekurangan:

• Kadang hasilnya tebal dan perlu digrinda agar halus.
• Jika sudut tidak presisi, las bisa tidak menempel sempurna.

Tips dari Teralis.ID:
Gunakan fillet weld double side (dua sisi) untuk sambungan yang menanggung beban berat seperti rangka pintu besi lipat.

Butt Weld Joint (Sambungan Datar atau Searah)

Sambungan butt menghubungkan dua logam di satu bidang datar sejajar, seperti ujung besi ke ujung besi.
Ini sering digunakan pada struktur teralis yang panjang atau perlu disambung tanpa terlihat bekasnya.

Contoh penggunaan:

• Penyambungan batang panjang untuk pagar atau railing.
• Desain teralis tanpa sudut (garis lurus panjang).

Kelebihan:

• Estetis — bekas sambungan bisa dihaluskan hingga nyaris tak terlihat.
• Cocok untuk material tipis dan desain minimalis.
• Kuat jika dilakukan dengan penetrasi penuh (full penetration welding).

Kekurangan:

• Perlu keahlian tinggi agar sambungan rata.
• Butuh proses beveling (penajaman tepi) sebelum dilas agar penetrasi sempurna.

🔧 Teknologi yang disarankan:
Gunakan MIG atau TIG welding otomatis agar hasil lebih rapi dan konsisten.

Spot Weld Joint (Sambungan Titik Tekan)

Sambungan spot dibuat dengan tekanan dan arus listrik tinggi pada titik-titik kecil, tanpa filler.
Biasanya digunakan untuk menggabungkan lembaran logam tipis.

Contoh penggunaan:

• Panel dekoratif teralis stainless.
• Sambungan kisi tipis atau ornamen logam ringan.

Kelebihan:

• Sangat cepat dan efisien.
• Hasil rapi tanpa percikan logam.
• Ideal untuk produksi massal dengan ketebalan besi < 3 mm.

Kekurangan:

• Tidak cocok untuk struktur berat.
• Kekuatan hanya di titik tertentu (perlu jumlah spot yang cukup).

💡 Catatan:
Pada desain teralis modern, spot welding sering dikombinasikan dengan las fillet untuk menghasilkan tampilan bersih dan kekuatan optimal.
